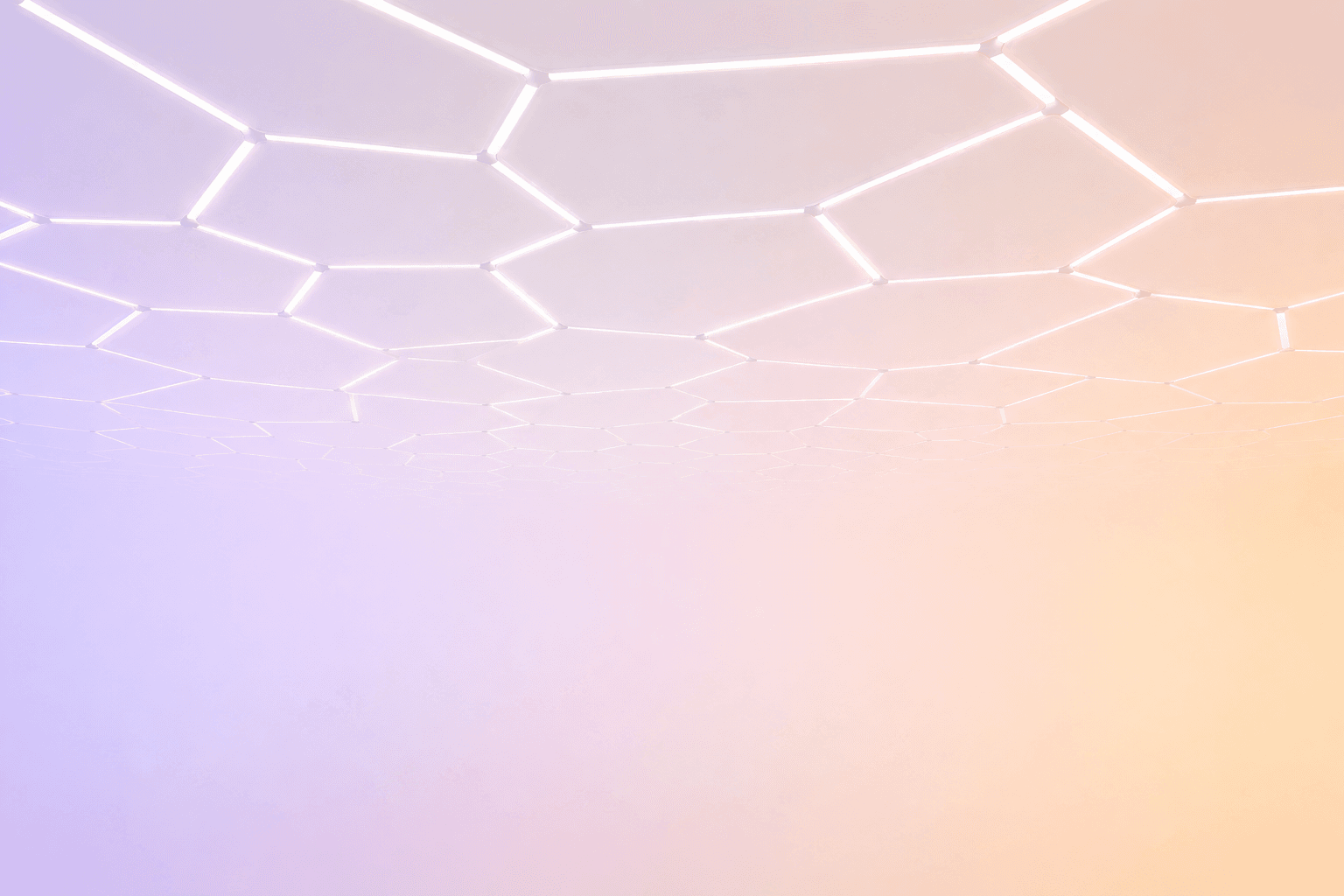

Световой потолок с генеративной сеткой
Задаёте размеры зала — алгоритм строит уникальный световой рисунок и считает раскрой профиля, коннекторы под 3D-печать, мощность, освещённость и стоимость комплекта.
6,00 м × 4,20 м · 25,2 м²
Наведите на линию или узел — покажем длину и углы · перетаскивание двигает план
25,2Площадь помещения, м²
48,4Профиль по чертежу, м
37Отрезков профиля
24Коннекторов
18Моделей для печати
1 453Установленная мощность, Вт
3 461Освещённость на полной яркости, лк · норма 400
10Блоков питания
17 764Стоимость за м², ₽
Коннекторы под печать
| Типоразмер | Кол-во | Цена | Сумма |
|---|---|---|---|
| 2-лучевой | 3 | 690 ₽ | 2 070 ₽ |
| 3-лучевой | 16 | 940 ₽ | 15 040 ₽ |
| 4-лучевой | 5 | 1 290 ₽ | 6 450 ₽ |
| Уникальных моделей для печати | 18 | 23 560 ₽ |
Как считалось
- Контур: 1 построение, 4 вершины, габарит 6000 × 4200 мм, площадь 25,2 м²
- Код рисунка 481207: он, контур и параметры выше восстанавливают эту сетку до миллиметра
- Ячеек 14, регулярность 3 из 8, минимальный отрезок 400 мм — более короткие грани схлопнуты, иначе коннекторы налезали бы друг на друга
- Профиль: 48,4 м по чертежу, к закупке 50,4 м (припуск на рез ×1,04)
- Коннекторы: 24 узлов, из них разных моделей 18 — наборы углов совпадают с точностью до 5° и до поворота
- Подвесы: 95 шт — по два на отрезок и далее не реже, чем через 1200 мм
- Свет: 48,4 м × 30,0 Вт/м = 1 453 Вт, поток 174 417 лм; вниз доходит 50 % — 3 461 лк на 25,2 м²
- Блоки питания: 10 шт с запасом ×1,25 по мощности
- Для 400 лк такую сетку диммируют примерно до 12 %: линии остаются сплошными, а потребление падает до 174 Вт
Карта раскроя37 отрезков · 48,4 м
| № | Длина, мм | Узлы | Наклон |
|---|---|---|---|
| 1 | 2122 | N-6 → N-8 | -12.1° |
| 2 | 2091 | N-4 → N-14 | -90.0° |
| 3 | 2047 | N-7 → N-16 | 0.0° |
| 4 | 1923 | N-11 → N-13 | 180.0° |
| 5 | 1917 | N-9 → N-10 | -18.8° |
| 6 | 1876 | N-1 → N-2 | -43.3° |
| 7 | 1779 | N-12 → N-13 | -140.5° |
| 8 | 1717 | N-3 → N-2 | 0.0° |
| 9 | 1688 | N-21 → N-2 | -90.0° |
| 10 | 1619 | N-16 → N-18 | 0.0° |
| 11 | 1618 | N-19 → N-21 | -90.0° |
| 12 | 1601 | N-8 → N-10 | -104.2° |
| 13 | 1572 | N-13 → N-22 | 180.0° |
| 14 | 1547 | N-1 → N-10 | 166.3° |
| 15 | 1449 | N-7 → N-24 | 180.0° |
| 16 | 1440 | N-8 → N-17 | -0.4° |
| 17 | 1404 | N-17 → N-20 | -75.5° |
| 18 | 1387 | N-13 → N-15 | 126.6° |
| 19 | 1333 | N-1 → N-3 | -105.3° |
| 20 | 1291 | N-9 → N-15 | -116.3° |
| 21 | 1259 | N-11 → N-12 | 116.0° |
| 22 | 1103 | N-4 → N-5 | -1.9° |
| 23 | 1066 | N-14 → N-22 | -90.0° |
| 24 | 1044 | N-17 → N-19 | 6.2° |
Показаны 24 самых длинных отрезков из 37. Полная карта с припусками уходит в производство вместе с кодом рисунка.
